變壓器繞組變形測試儀進行變壓器檢測時，常見接線方式概述

返回打印來源：儀天成電力時間：2023/10/10 閱讀：次

從事電力工作的朋友們想必都知道，變壓器在試驗過程中是會發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化，通常這個時候我們就需要用到變壓器繞組變形測試儀來完成對變壓器的質量性能檢測工作，那么我們在對變壓器進行檢測時，幾種常用檢測接線方式是怎樣的呢？今天就給大家概述一下。

變壓器的幾種常用檢測接線方式：

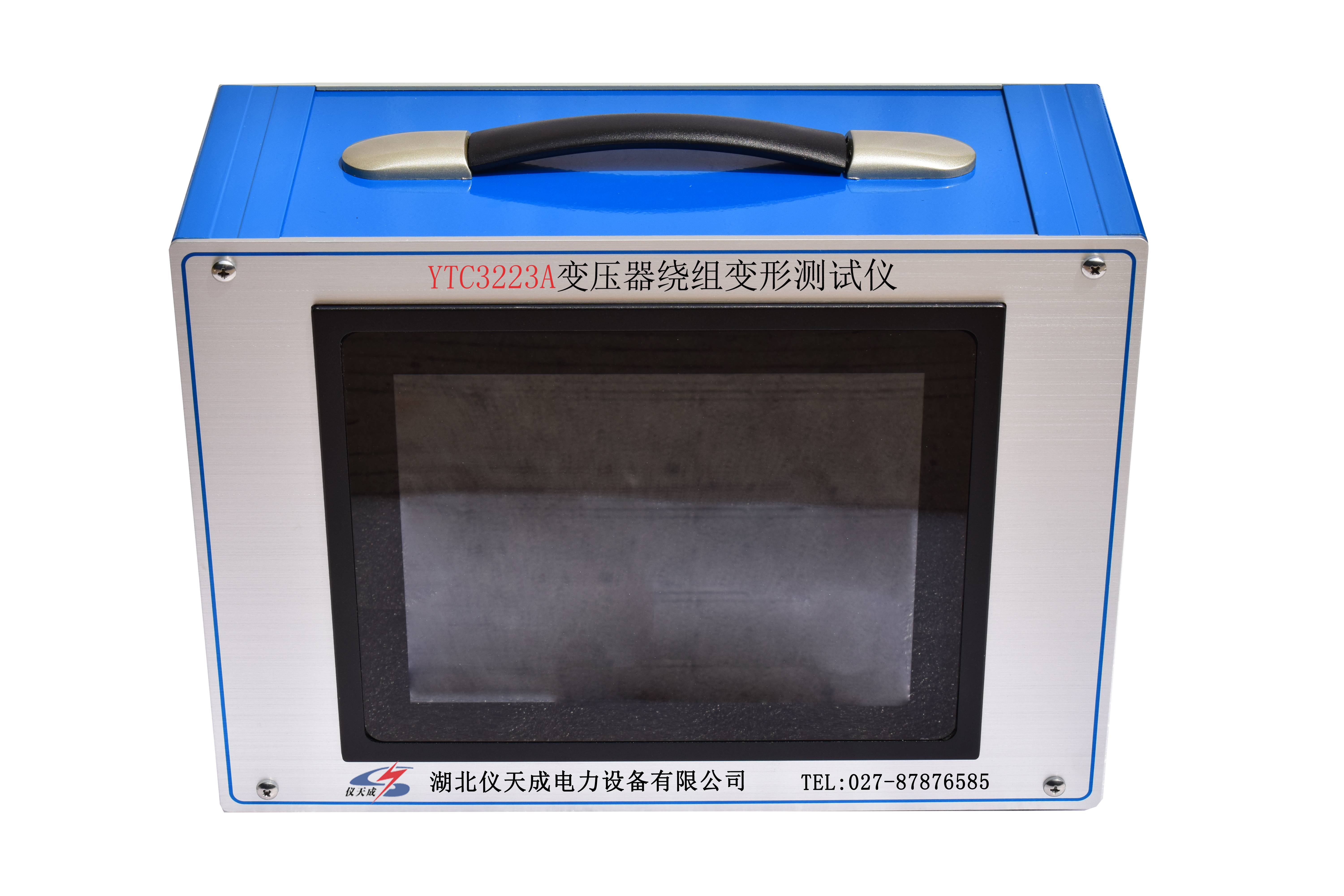

變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成,并行三根專用測量電纜以及測量夾子和接地線組成。主測量單元系統與試品之間采用 50?高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號;由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸到（響應輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸到輸入（參考輸入）。被試品外殼與測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

變壓器測試儀是我們電力系統中變壓器質量檢測的重要儀器，熟知其接線方式能夠讓我們工作更加順利。

湖北儀天成電力設備有限公司

2023年10月10日
